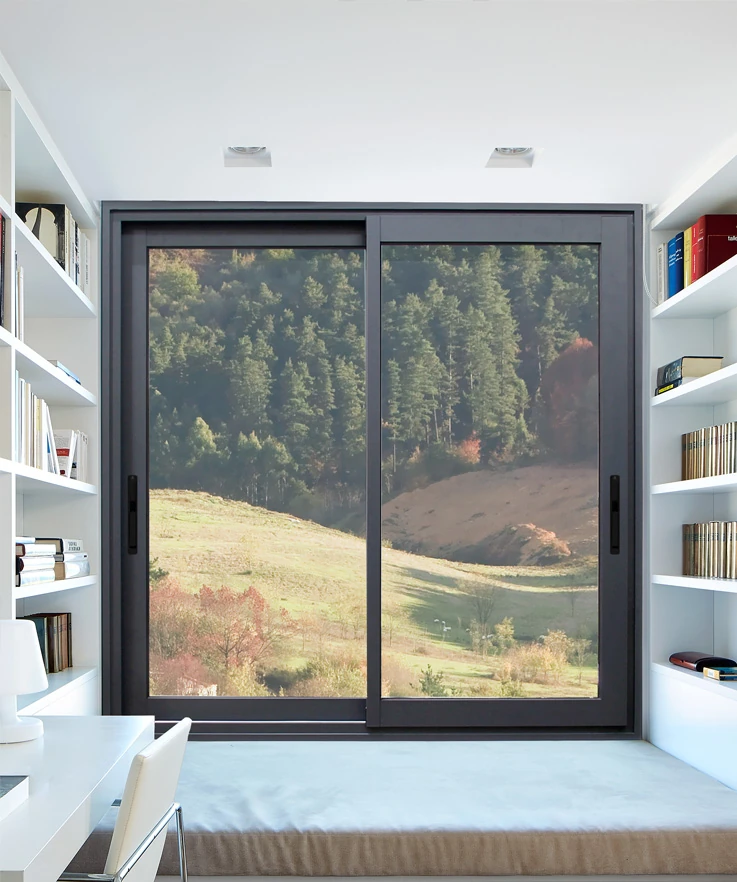

Vue d’ensemble · visuel Cortizo
COULISSANT · CONFORT & POLYVALENCE
COR 4900 HI
Un coulissant à isolation renforcée, avec poignée intégrée et fermeture multipoint.
Le COR 4900 HI combine des lignes droites et une rupture de pont thermique de 34 mm. La poignée intégrée permet le croisement des vantaux. Plusieurs configurations de rails, galandage et ouverture d’angle à 90° sans montant sont possibles selon le projet.
01 / CONFORT & PERFORMANCE
Les performances
du système.
Des valeurs issues des données techniques Cortizo pour les configurations de référence.
- Transmittance Uw à partir de
- 1,2 W/m²K
- Isolation acoustique Rw jusqu’à
- 40 dB
- Perméabilité à l’air
- Classe 4
- Étanchéité à l’eau
- Classe 7A
- Résistance au vent
- Classe C5
1,80 × 2,20 m · 2 vantaux
Uw mesure l’isolation thermique : plus la valeur est basse, plus la menuiserie est isolante. Rw indique l’isolation acoustique. Les valeurs réelles varient selon le vitrage, les dimensions et la typologie.
02 / CONCEPTION
Profils, vitrage
et dimensions.
Sections & construction
- Dormants
- 60 / 70 / 89 / 120 / 125 / 130 mm
- Dormants tricarril
- 126 / 145 mm
- Dormant 4 rails
- 201 mm
- Ouvrant
- 48 mm
- Rupture de pont thermique
- 34 mm
- Épaisseur des profils
- 1,6 mm
Vitrage & limites du vantail
- Vitrage admissible
- 24 à 36 mm
- Largeur maximale du vantail
- 2 200 mm
- Hauteur maximale du vantail
- 3 000 mm
- Poids maximal du vantail
- 240 kg
Les dimensions et poids maximaux doivent être validés ensemble selon la typologie et les ferrures. Ils ne sont pas nécessairement cumulables.
03 / PERSONNALISATION
Une configuration
adaptée à vos usages.
Possibilités d’ouverture
- Coulissant monocarril : ouvrant + fixe
- Coulissant bicarril et tricarril
- Galandage
- Angle à 90° sans montant
Options & équipements
- Poignée intégrée
- Fermeture multipoint
- Croisement des vantaux
Finitions & vitrage sur mesure
CAMIL SYSTEM vous accompagne dans le choix de la teinte, de la finition et de la composition du vitrage. Disponibilités, compatibilités et performances à confirmer lors de l’étude du projet.
04 / COMPRENDRE LE SYSTÈME
Les détails en images.
Schémas Cortizo correspondant au système présenté. Les configurations représentées sont à valider pour votre projet.
CAMIL SYSTEM · MENUISERIE SUR MESURE
Votre projet commence
par un échange.
Plans, dimensions, finitions : construisons ensemble la bonne solution.
