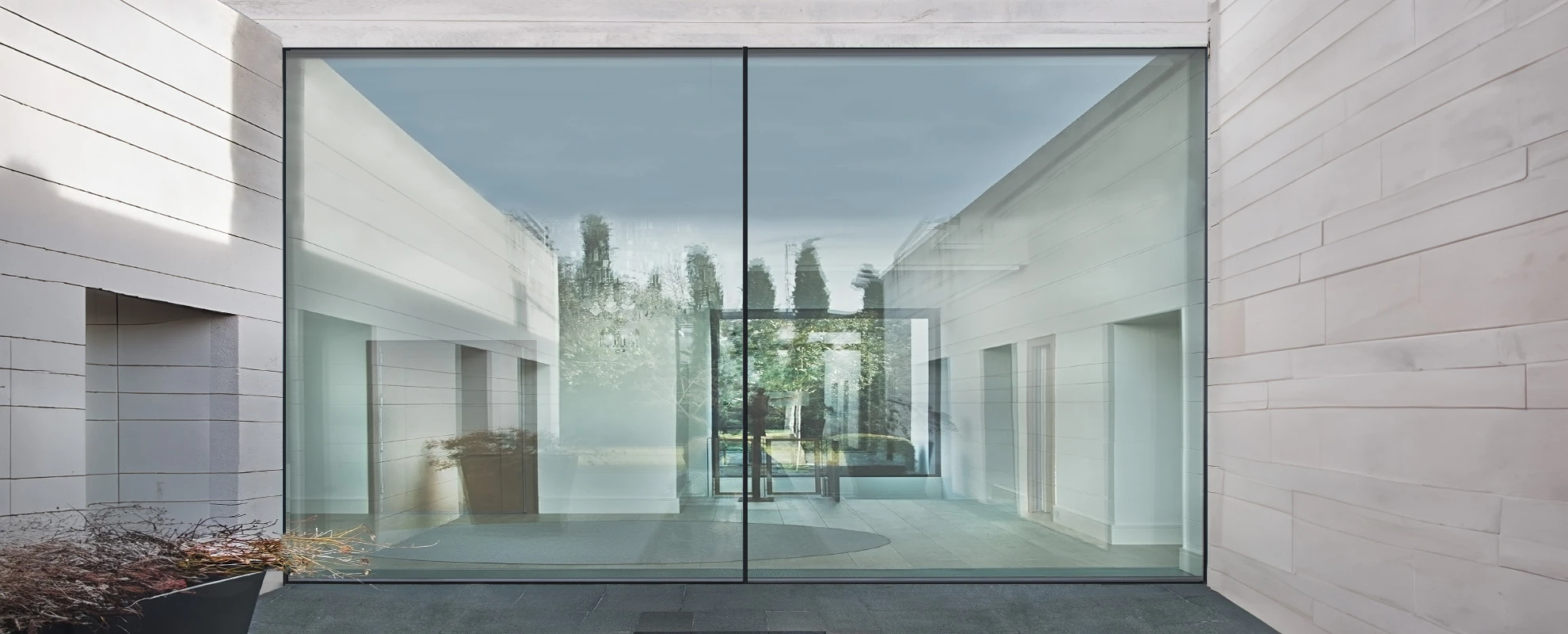

Vue d’ensemble · visuel Cortizo
COULISSANT · MANUEL · MOTORISÉ
Corvision Plus
Des ouvertures XXL, jusqu’à 400 kg en manuel ou 700 kg en motorisé.
Le Corvision Plus associe grandes dimensions et cadres encastrables. Le rail peut être encastré ou intégré au sol selon la solution choisie. Les limites de largeur, hauteur, surface vitrée et poids sont à vérifier ensemble : un vantail de 4 × 4 m n’est pas une configuration standard autorisée, la surface vitrée étant limitée à 14 m².
Jusqu’à 400 kg par vantail en ouverture manuelle.
01 / CONFORT & PERFORMANCE
Les performances
du système.
Des valeurs issues des données techniques Cortizo pour les configurations de référence.
- Transmittance Uw à partir de
- 0,9 W/m²K
- Isolation acoustique Rw jusqu’à
- 43 dB
- Perméabilité à l’air
- Classe 4
- Étanchéité à l’eau
- Classe 7A / 9A
- Résistance au vent
- Classe C3 / C4
4,00 × 3,00 m · 2 vantaux ; 4,00 × 3,00 m · 1 ouvrant + 1 fixe. Classement variable selon configuration testée.
Uw mesure l’isolation thermique : plus la valeur est basse, plus la menuiserie est isolante. Rw indique l’isolation acoustique. Les valeurs réelles varient selon le vitrage, les dimensions et la typologie.
02 / CONCEPTION
Profils, vitrage
et dimensions.

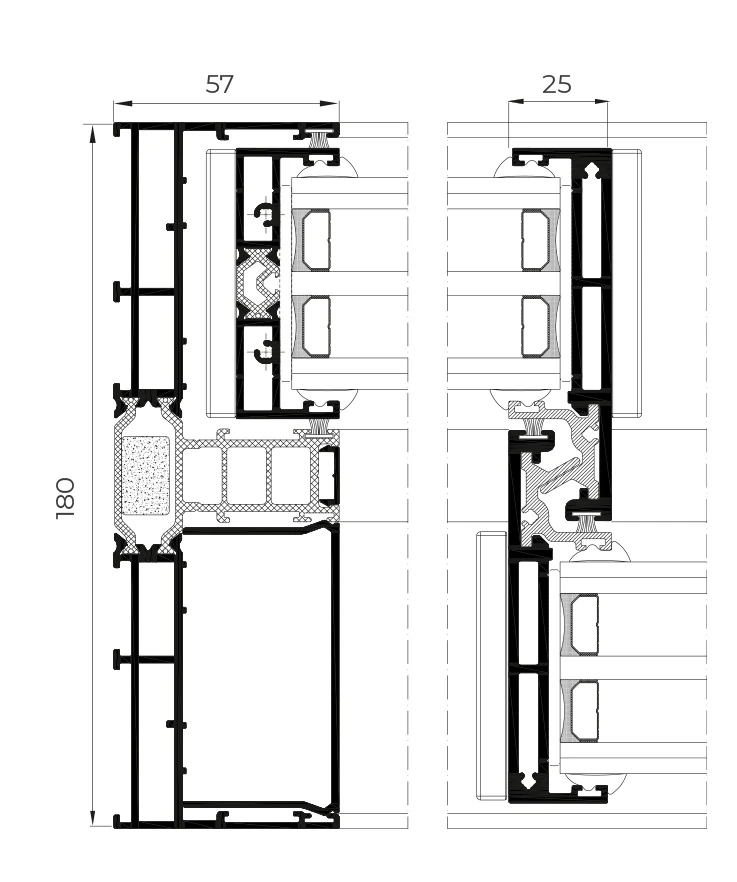

Sections & construction
- Dormant bicarril
- 180 mm
- Dormant tricarril
- 278 mm
- Ouvrant
- 69 mm
- Nœud central
- 25 mm
- Rupture thermique dormant
- 40 mm
- Rupture thermique ouvrant
- 18 / 32 mm
- Épaisseur des profils
- 2,0 mm
Vitrage & limites du vantail
- Vitrage admissible
- 36 à 56 mm
- Largeur maximale du vantail
- 4 000 mm
- Hauteur maximale du vantail
- 4 000 mm
- Poids maximal du vantail
- 400 / 700 kg
- Surface vitrée max. / vantail
- 14 m²
Les dimensions et poids maximaux doivent être validés ensemble selon la typologie et les ferrures. Ils ne sont pas nécessairement cumulables.
La largeur et la hauteur peuvent chacune atteindre 4 000 mm, mais la surface vitrée maximale est de 14 m² par vantail. Les maxima de dimensions, surface et poids doivent être vérifiés ensemble.
03 / PERSONNALISATION
Une configuration
adaptée à vos usages.
Possibilités d’ouverture
- Coulissant monocarril, bicarril, tricarril et 4 rails
- Galandage
- Angles et rencontres à 90° sans montant
Options & équipements
- Ouverture manuelle : 400 kg maximum / vantail
- Ouverture motorisée : 700 kg maximum / vantail
- Dormants encastrables en périphérie

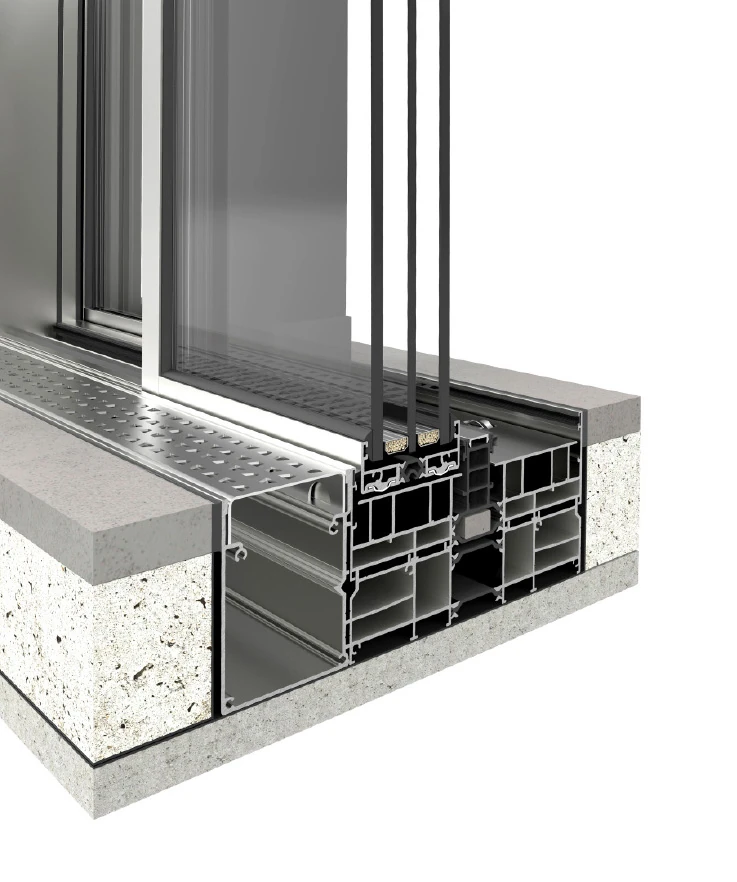

- Rail encastrable ou intégrable au sol
- Surface vitrée pouvant atteindre 94 % selon configuration
Finitions & vitrage sur mesure
CAMIL SYSTEM vous accompagne dans le choix de la teinte, de la finition et de la composition du vitrage. Disponibilités, compatibilités et performances à confirmer lors de l’étude du projet.
04 / COMPRENDRE LE SYSTÈME
Les détails en images.
Schémas Cortizo correspondant au système présenté. Les configurations représentées sont à valider pour votre projet.
