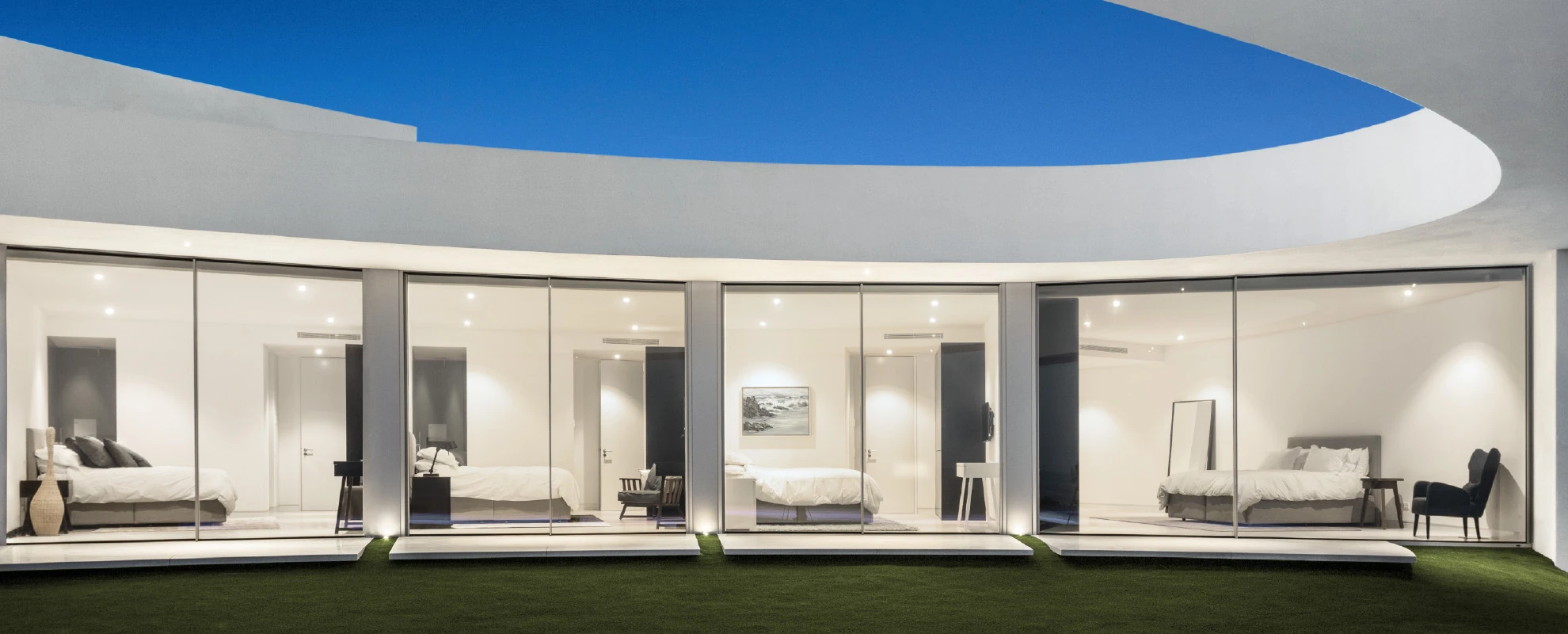

Vue d’ensemble · visuel Cortizo
COULISSANT · MINIMALISME
Corvision
Un nœud central de 20 mm pour des lignes fines et une lumière généreuse.
Une baie coulissante à rupture de pont thermique, avec possibilité de dissimuler le dormant en périphérie. Fermeture centrale ou dissimulée selon configuration. Versions monocarril, bicarril, tricarril, galandage et angle à 90° sans montant.
01 / CONFORT & PERFORMANCE
Les performances
du système.
Des valeurs issues des données techniques Cortizo pour les configurations de référence.
- Transmittance Uw à partir de
- 1,3 W/m²K
- Isolation acoustique Rw jusqu’à
- 41 dB
- Perméabilité à l’air
- Classe 4
- Étanchéité à l’eau
- Classe 7A
- Résistance au vent
- Classe C5
1,23 × 1,55 m · 1 ouvrant + 1 fixe
Uw mesure l’isolation thermique : plus la valeur est basse, plus la menuiserie est isolante. Rw indique l’isolation acoustique. Les valeurs réelles varient selon le vitrage, les dimensions et la typologie.
02 / CONCEPTION
Profils, vitrage
et dimensions.
Sections & construction
- Dormant bicarril
- 116 mm
- Dormant tricarril
- 182 mm
- Ouvrant
- 37 mm
- Nœud central
- 20 mm
- Rupture de pont thermique
- 16 / 24 mm
- Épaisseur des profils
- 1,7 mm
Vitrage & limites du vantail
- Vitrage admissible
- 26 à 30 mm
- Largeur maximale du vantail
- 2 500 mm
- Hauteur maximale du vantail
- 3 000 mm
- Poids maximal du vantail
- 320 kg
Les dimensions et poids maximaux doivent être validés ensemble selon la typologie et les ferrures. Ils ne sont pas nécessairement cumulables.
03 / PERSONNALISATION
Une configuration
adaptée à vos usages.
Possibilités d’ouverture
- Coulissant monocarril, bicarril et tricarril
- Galandage
- Angle à 90° sans montant
Options & équipements
- Dormants encastrables en périphérie
- Fermeture sur le nœud central
- Fermeture dissimulée permettant le croisement des vantaux
- Accessibilité selon configuration
Finitions & vitrage sur mesure
CAMIL SYSTEM vous accompagne dans le choix de la teinte, de la finition et de la composition du vitrage. Disponibilités, compatibilités et performances à confirmer lors de l’étude du projet.
04 / COMPRENDRE LE SYSTÈME
Les détails en images.

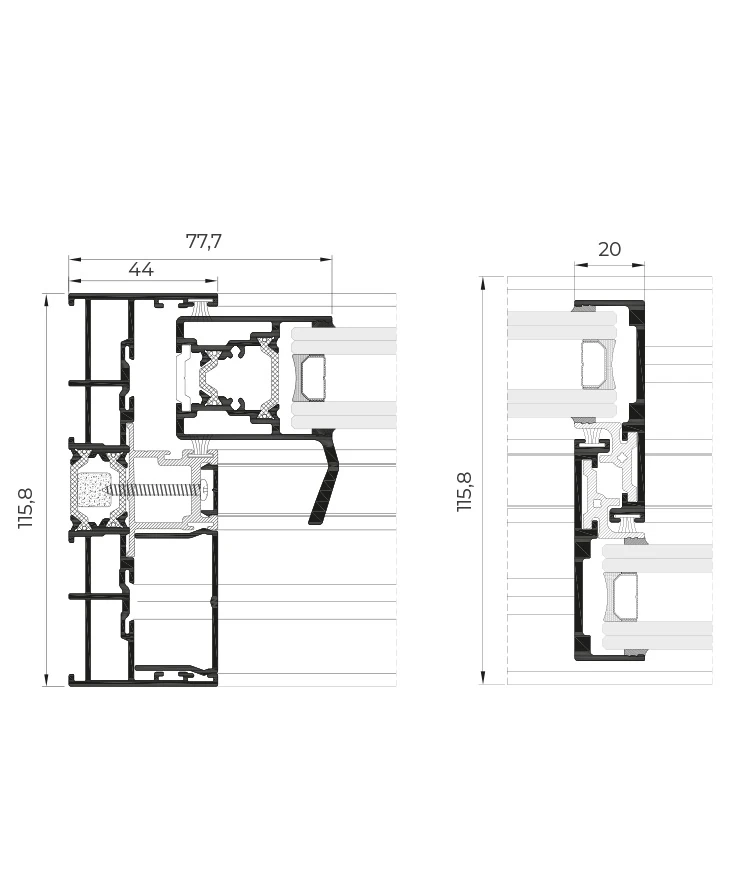

Schémas Cortizo correspondant au système présenté. Les configurations représentées sont à valider pour votre projet.
