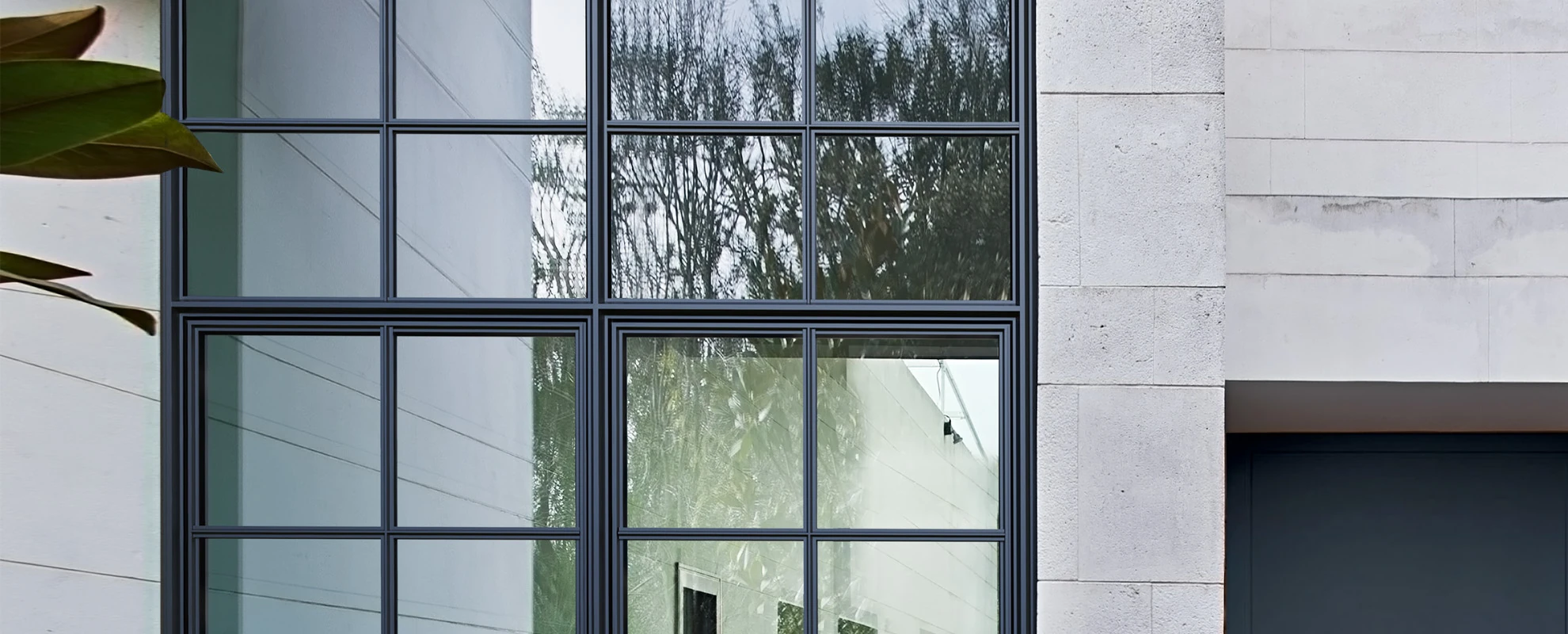

Vue d’ensemble · visuel Cortizo
FENÊTRE BATTANTE · ESPRIT ACIER
ALU-STEEL
Le caractère des menuiseries acier, avec les performances de l’aluminium.
Un système aluminium inspiré des menuiseries traditionnelles en acier. Versions à lignes droites ou chanfreinées, pour des projets neufs ou de rénovation. Ferrures de sécurité, drainage dissimulé et solutions d’accessibilité selon configuration.
01 / CONFORT & PERFORMANCE
Les performances
du système.
Des valeurs issues des données techniques Cortizo pour les configurations de référence.
- Transmittance Uw à partir de
- 0,83 W/m²K
- Isolation acoustique Rw jusqu’à
- 45 dB
- Perméabilité à l’air
- Classe 4
- Étanchéité à l’eau
- Classe E1200
- Résistance au vent
- Classe C5
1,23 × 1,48 m · 2 vantaux
Uw mesure l’isolation thermique : plus la valeur est basse, plus la menuiserie est isolante. Rw indique l’isolation acoustique. Les valeurs réelles varient selon le vitrage, les dimensions et la typologie.
02 / CONCEPTION
Profils, vitrage
et dimensions.

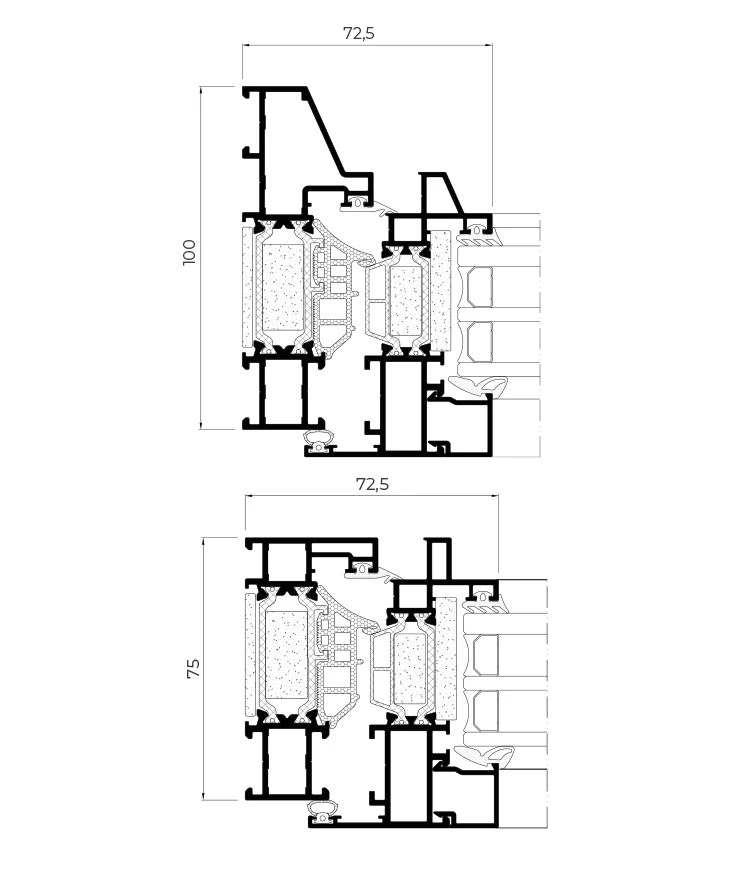

Sections & construction
- Dormant Modern
- 75 mm
- Dormant Classic
- 100 mm
- Ouvrant
- 83 mm
- Section visible
- 72,5 mm
- Rupture de pont thermique
- 32 à 39 mm
- Épaisseur des profils
- 1,5 mm
Vitrage & limites du vantail
- Vitrage admissible
- 20 à 54 mm
- Largeur maximale du vantail
- 1 500 mm
- Hauteur maximale du vantail
- 2 600 mm
- Poids maximal du vantail
- 160 kg
Les dimensions et poids maximaux doivent être validés ensemble selon la typologie et les ferrures. Ils ne sont pas nécessairement cumulables.
03 / PERSONNALISATION
Une configuration
adaptée à vos usages.
Possibilités d’ouverture
- Vers l’intérieur : battant, oscillo-battant, ouverture à charnière haute
- Vers l’extérieur : battant
Options & équipements
- Esthétique esprit acier
- Versions droites et chanfreinées
- Ferrures de sécurité
- Drainage dissimulé
- Accessibilité selon configuration
Finitions & vitrage sur mesure
CAMIL SYSTEM vous accompagne dans le choix de la teinte, de la finition et de la composition du vitrage. Disponibilités, compatibilités et performances à confirmer lors de l’étude du projet.
04 / COMPRENDRE LE SYSTÈME
Les détails en images.
Schémas Cortizo correspondant au système présenté. Les configurations représentées sont à valider pour votre projet.
CAMIL SYSTEM · MENUISERIE SUR MESURE
Votre projet commence
par un échange.
Plans, dimensions, finitions : construisons ensemble la bonne solution.
