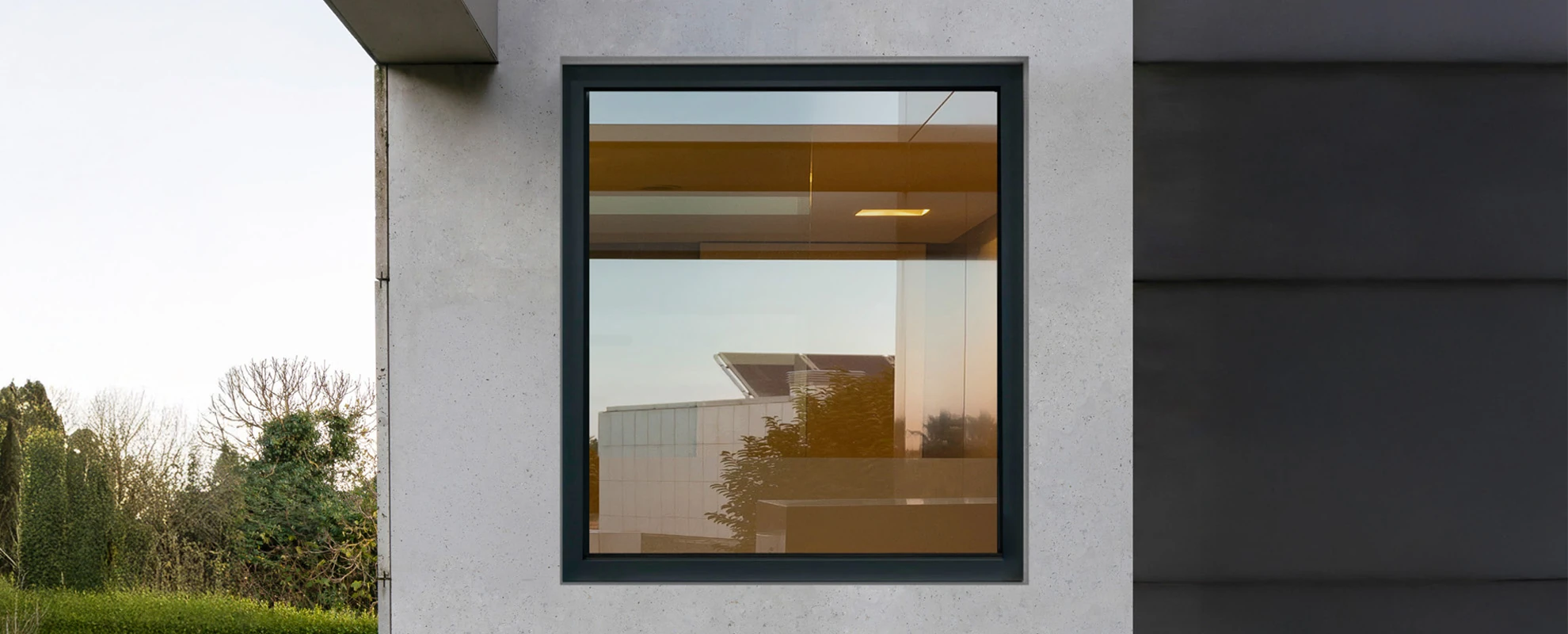

Vue d’ensemble · visuel Cortizo
FENÊTRE BATTANTE · OUVRANT CACHÉ
COR 70 HO
L’ouvrant disparaît derrière le cadre pour une façade d’une grande sobriété.
Le COR 70 à ouvrant caché offre une section visible de 66 mm. Il peut intégrer la poignée Arch Invisible, des ferrures et un drainage dissimulés. Les dimensions standard diffèrent de la solution HD : chaque ouverture est étudiée avec ses ferrures adaptées.
01 / CONFORT & PERFORMANCE
Les performances
du système.
Des valeurs issues des données techniques Cortizo pour les configurations de référence.
- Transmittance Uw à partir de
- 0,84 W/m²K
- Isolation acoustique Rw jusqu’à
- 46 dB
- Perméabilité à l’air
- Classe 4
- Étanchéité à l’eau
- Classe 1800*
- Résistance au vent
- Classe C5
1,23 × 1,48 m · 1 vantail
Uw mesure l’isolation thermique : plus la valeur est basse, plus la menuiserie est isolante. Rw indique l’isolation acoustique. Les valeurs réelles varient selon le vitrage, les dimensions et la typologie.
Essai de sécurité PAS24 annoncé validé par Cortizo sur une fenêtre de 1,10 × 2,40 m, à 1 vantail. DTA du laboratoire CSTB mentionné pour le système ; application à vérifier selon configuration.
02 / CONCEPTION
Profils, vitrage
et dimensions.
Sections & construction
- Dormant / ouvrant
- 70 / 70 mm
- Section visible
- 66 mm
- Rupture de pont thermique
- 35 mm
- Épaisseur des profils
- 1,9 mm
Vitrage & limites du vantail
- Vitrage admissible
- 26 à 40 mm
- Largeur maximale du vantail
- 1 300 mm
- Hauteur maximale du vantail
- 2 400 mm
- Poids maximal du vantail
- 160 kg
- Dimensions avec ferrures HD battantes
- 1 200 × 3 500 mm
Les dimensions et poids maximaux doivent être validés ensemble selon la typologie et les ferrures. Ils ne sont pas nécessairement cumulables. La dimension standard est distincte de la solution HD battante.
* La page Cortizo indique « Class 1800 » pour l’eau, sans préfixe E. La désignation complète est à confirmer dans le rapport d’essai.
03 / PERSONNALISATION
Une configuration
adaptée à vos usages.
Possibilités d’ouverture
- Vers l’intérieur : battant
- Oscillo-battant
- À soufflet
- Coulissant parallèle
Options & équipements
- Poignée Arch Invisible intégrée
- Ferrures invisibles
- Drainage dissimulé
- Ferrures de sécurité
- Solution HD battante : largeur 1 200 mm, hauteur 3 500 mm
Finitions & vitrage sur mesure
CAMIL SYSTEM vous accompagne dans le choix de la teinte, de la finition et de la composition du vitrage. Disponibilités, compatibilités et performances à confirmer lors de l’étude du projet.
04 / COMPRENDRE LE SYSTÈME
Les détails en images.
Schémas Cortizo correspondant au système présenté. Les configurations représentées sont à valider pour votre projet.
